BTE-02/03/04

BTE-02

▪ECP-2701のアクセサリでBNCコネクタからUTP(RJ45)コネクタに変換

BTE-03

▪ECP-2701のアクセサリでBNCコネクタから電話(RJ11)コネクタに変換

BTE-04

▪ECP-2701のアクセサリでBNCコネクタから2Pケーブルコネクタに変換

BTE-02/03/04配線図

BTE-02は既存ケーブルがUTPケーブル(cat5e以上)でカメラから伝送するデータ容量が100Mbpsを超える可能性がある現場にECP-2701と同時使用可能(BNC To RJ45コンバータ、300mまで配線可能)



BTE-03は既存ケーブルがRJ11ケーブル(電話ケーブル)でカメラから伝送するデータ容量が100Mbpsを超える可能性がある現場にECP-2701と同時使用可能(BNC To RJ11コンバータ、100mまで配線可能)



BTE-04は既存ケーブルが2Pケーブル(0.5mm以上)でカメラから伝送するデータ容量が100Mbpsを超える可能性がある現場にECP-2701と同時使用可能(BNC To 2Pコンバータ、200mまで配線可能)


BTE-02/03/04機能

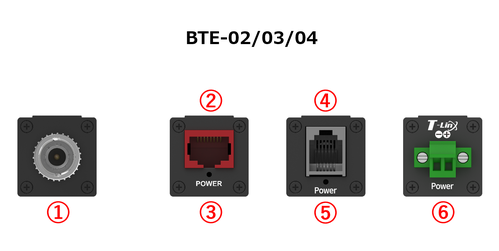

・BTE-02/03/04詳細機能

BNC端子:ECP-2701のBNC端子に接続

RJ45端子:BTE-02のRJ45端子(BNCからRJ45変換)

POWER:電源(PoE/PoC)が入力されると点灯

RJ11端子:BTE-03のRJ11端子(BNCからRJ11変換)

POWER:電源(PoE/PoC)が入力されると点灯

2P端子:BTE-04の2P端子(BNCから2P変換)


BTE-02/03/04仕様

・BTE-02/03/04詳細仕様

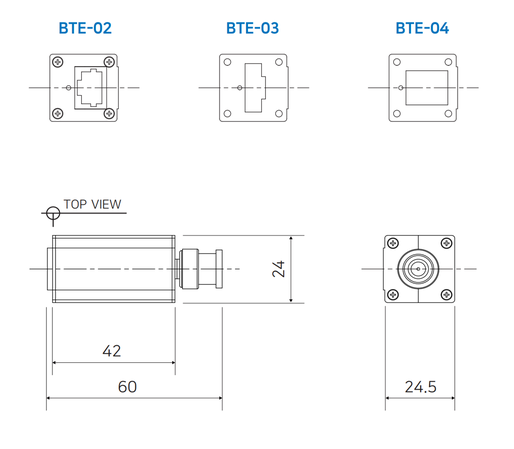

BTE-02/03/04仕様

                               単位(mm)
