ECP-101T/R

♦同軸ケーブル1本で電源とデータを最大700mまでする電源重畳伝送器です。

ECP-101T/R特長

・同軸ケーブル1本でIPカメラ1を伝送するすることができます。

PoE最大60Wを出力できます。(専用アダプター使用の場合/50M以内)

ECP-101T/Rは最大100Mbpsを伝送することができます。

LEDランプで配線、接続状態が簡単に確認できます。

・スイッチで帯域幅を変更可能(100Mbps→10Mbps)

IPカメラのマルチキャスト伝送対応



同軸ケーブルは「5C-FB, 5C-2V」、UTPケーブルは「cat5e」以上を使用する場合


ECP-101T/R配線図(1ch)

・同軸ケーブル1本でIPカメラ1台映像最大700m伝送する事が可能です。(100Mbps)


ECP-101T/R機能

・ECP-101T/R詳細機能

イーサネットポート:UTPケーブル入力

PoEスイッチ:PoEOn→PoE出力

PWRECP-101Rから電源が入力の際に点灯

ACT:データ伝送の際に点滅LinkECP-101Rが接続されると点滅

BNCコネクタ: ECP-101T/Rの専用通信コネクタ(他のECPシリーズと共有不可)

大域幅スイッチ:大域幅を100Mbpsから10Mbpsに変更

アダプタ入力:専用アダプタ(DC57V)を接続


ECP-101T/R仕様

・ECP-101T/R詳細仕様

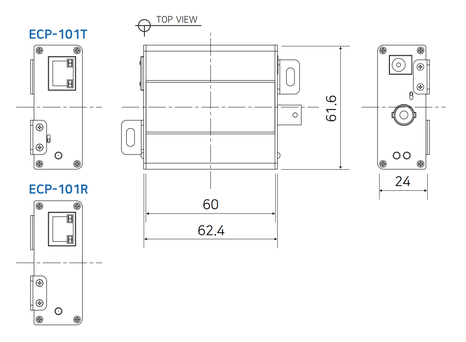

ECP-101T/R図面

                               単位(mm)
