・PoE給電機能付同軸lanコンバーター
・同軸ケーブル1本でIPカメラ4台を伝送するすることができます。
・PoEで最大60Wを出力できます。(専用アダプター使用)
・ECP-2704Tは最大270Mbpsでデータを伝送することができます。
・LEDランプで配線、接続状態が簡単に確認できます。
・送受信器両方アダプターを利用する場合、データを最大1000mまで伝送可能です。
※同軸ケーブルは「5C-FB, 5C-2V」、UTPケーブルは「cat5e」以上を使用する場合
・同軸ケーブル1本でIPカメラ4台映像を1000m伝送する事が可能です。(270Mbps)
▫1,000m以内にカメラ4台を同時接続(受信側にECP-2701必要)
▫カメラ4台の電源はDC56Vアダプタ(専用)2台で供給
▫DC47V専用アダプタを送受信側で両方使用の場合は電力をシェアして1個のアダプタが故障しても残りの
アダプタの電力をシェアします。
▫同軸ケーブルは「5C-2V、5c-FB」、BNCコネクターは75Ωで配線
▫UTPケーブルは「cat5e以上」の仕様で配線
▫PoE給電機能付同軸lanコンバーター
・ECP-2704Tの機能説明
①アダプタ入力:専用アダプタを接続(DC46V)
②BNC Join:同軸ケーブルでECPシリーズが接続された場合に点滅
PWR:専用電源アダプタが接続された場合に点灯
Quality:LINK→データ受信OK/点滅、データ受信エラー/点灯
PWR:PoE電源供給OK/点灯、 PoE電源供給エラー/点灯
③Port: UTPポートにIP装置(カメラ)が接続すると点滅(1-4ポート)
④BNCコネクタ: ECPシリーズの専用通信用コネクタ
⑤UTP(RJ45)ポート: UTPケーブルを接続

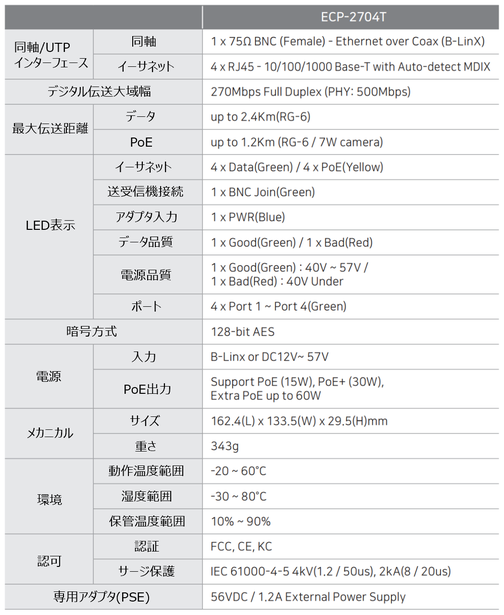

・ECP-2704Tの詳細仕様
