・PoE給電機能付同軸lanコンバーター
・同軸ケーブル1本で電源+データを最大1000mまで伝送する電源重畳伝送器です。
・PoEで最大1000mまで7Wを伝送することができます。
・ECP-2601T/Rは95Mbpsでデータを伝送することができます。
・LEDランプで配線、接続状態が簡単に確認できます。
・1:Nの接続が可能になり、2台まで1本で伝送することができます。
・送受信器両方アダプターを利用する場合、データを最大2000mまで伝送可能です。
※同軸ケーブルは「5C-FB, 5C-2V」、UTPケーブルは「cat5e」以上を使用する場合

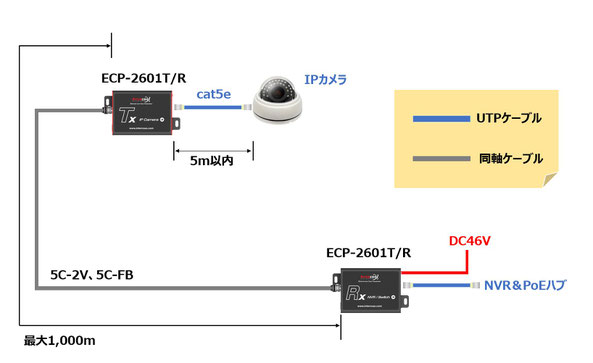

・同軸ケーブル1本でIPカメラ1台映像を1000m伝送する事が可能です。(95Mbps)

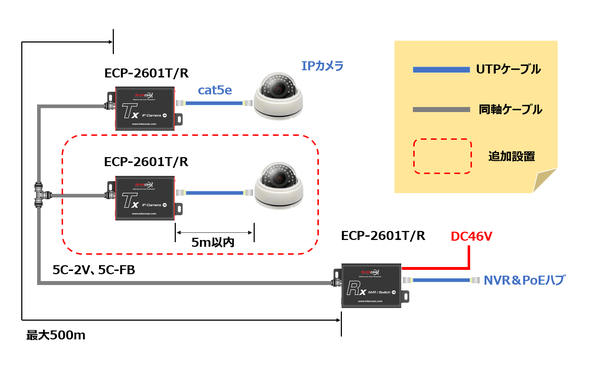

・同軸ケーブル1本でIPカメラ2台映像を500m伝送する事が可能です。(95Mbps)
▫500m以内にカメラ2台を同時接続
▫カメラ2台の電源はDC57Vアダプタ(専用)1台で供給
▫同軸ケーブルは5C-2V、5C-FBで配線
▫BNC/BNC中継3Pコネクタは75Ωを使用
▫PoE給電機能付同軸LANコンバーター
・ECP-2601T/Rの詳細機能
①BNCコネクタ: ECPシリーズの専用通信用コネクタ
②アダプタ入力:専用アダプタ(DC57V)を接続
③イーサネットポート:UTPケーブル入力
④PoE On/Offスイッチ:PoE・On→DC出力(IPカメラ側)
⑤PoE PWR:PoE出力の時点灯(ECP-2601T)
PoE入力の時点灯(ECP-2601R)
Data-Link:データ伝送の時点滅
Join-Link:ECPシリーズが接続された場合点滅
Power :専用電源アダプタが接続された場合に点灯
・ECP-2601T/Rの詳細仕様
